Plattläggning av innergård och sittplatser vid BRF i Rimbo, Norrtälje

Plattläggning av innergård och nya sittplatser genomfördes vid en BRF i Rimbo, Norrtälje. Arbetet omfattade ombyggnad av slitna gångytor, justering av nivåer och anläggning av flera tydliga vistelseytor med marksten och kantavgränsning. Målet var att skapa en gård som tålde daglig användning bättre och samtidigt blev lättare att hålla ren och framkomlig.

Så byggdes innergården om vid BRF i Rimbo, Norrtälje

Den befintliga gårdsytan bestod till stor del av ojämna plattor, sättningar nära dagvattenbrunnar och partier där vatten blev stående efter regn. Rivningen inleddes med att gamla betongplattor lyftes bort och underbyggnaden schaktades ur till ett djup som räckte för ny bärighet och rätt bygghöjd. På de mest belastade stråken togs ungefär 320 mm bort, medan sittplatsernas ytor schaktades något grundare eftersom de inte skulle belastas av servicefordon. Underlaget rensades från rötter, organiskt material och lösa massor. Därefter lades en geotextil ut för att skilja bärlagret från undergrunden och minska risken för framtida vandring av finmaterial.

Bärlager, fall och avvattning

Nytt bärlager byggdes upp med krossmaterial i fraktion 0-32 som lades i omgångar och packades stegvis. Totalt gick det åt cirka 58 ton för hela gårdsytan. Ovanpå detta lades ett finare justeringslager med stenmjöl i fraktion 0-8, där höjderna drogs av noggrant mot spända linor. Fallet sattes till omkring 1:50 bort från fasad och mot befintliga avrinningspunkter, vilket var särskilt viktigt intill entréerna där små nivåfel snabbt märks. Två dagvattenbrunnar frilades och höjdjusterades så att locken hamnade i liv med den nya beläggningen. På ett avsnitt nära en sittgrupp upptäcktes äldre sättningar i undergrunden, och där förstärktes konstruktionen med ett extra lager kross innan ytan kunde färdigställas.

Marksten och sittplatser med tydlig avgränsning

För gångytor och vistelsezoner valdes en rektangulär betongsten i grå ton, lagd i förband för att ge ett lugnt uttryck och god låsning i ytan. Stenen hade formatet 210 x 140 mm och tjockleken 60 mm, vilket passade den här typen av gårdsmiljö väl. Runt sittplatserna byggdes avgränsningar med granitkantstöd som sattes i betong för att hålla linjerna stabila över tid. Kantstöden markerade också övergången mellan gångstråk och planteringskanter, vilket gav gården en tydligare struktur. Kapningar samlades till ytterkanter och runt brunnar för att undvika smala passbitar mitt i ytorna. Fogarna fylldes med fogsand efter läggning och kompletterades igen efter slutvibrering när stenen satt sig på plats.

Detaljer som styrde slutresultatet

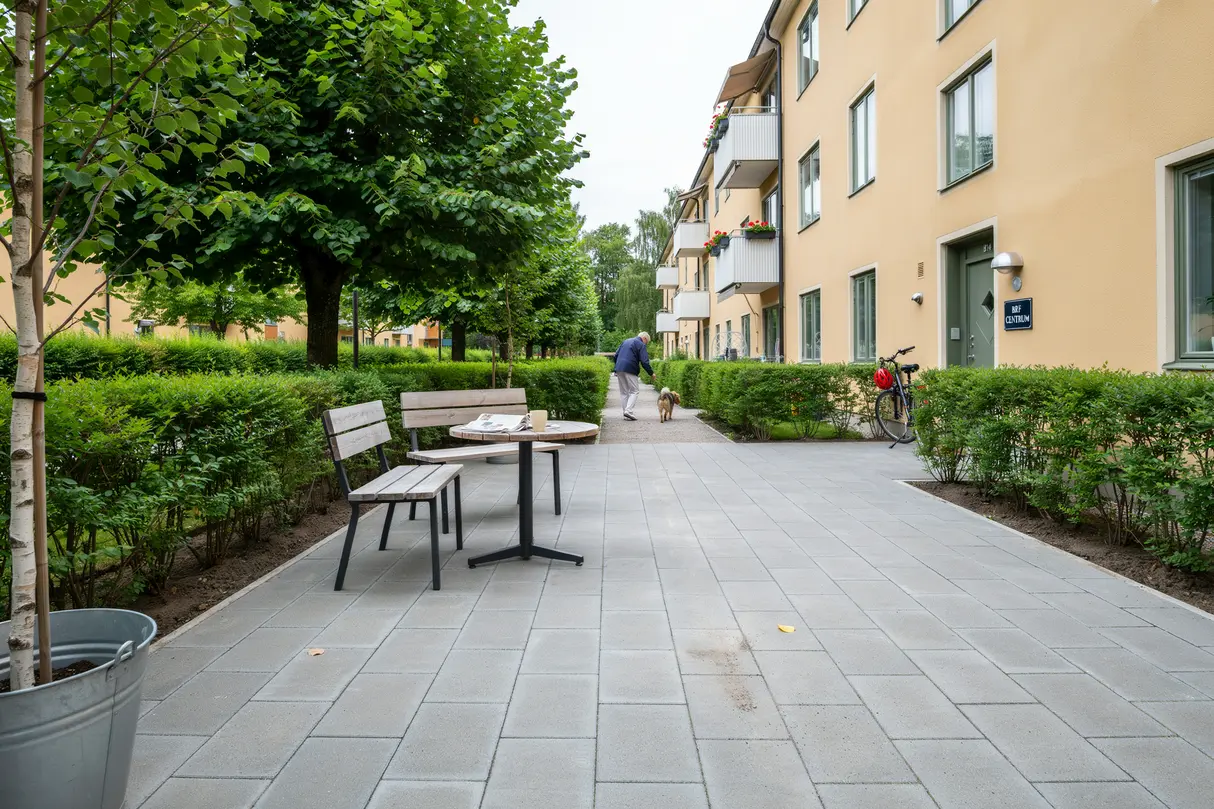

Sittplatserna placerades så att passage mellan entréer och gårdsdelar behölls öppen. Därför byggdes två mindre platser och en större samlad yta i stället för en enda stor terrassliknande del. Radier och hörn anpassades efter befintliga planteringar, vilket krävde flera exakta kapningar för att foglinjerna skulle fortsätta rakt genom svängda partier. Intill fasaden lämnades en smal kontrollzon för att undvika att sten lades för tätt mot sockel och plåtbeslag. Arbetet avslutades med finjustering av fogar, rensning av ytor och kontroll av avrinning genom provspolning. Resultatet blev en jämn och tålig innergård där gångvägar och sittplatser fick en tydligare funktion än tidigare.

Moment och material i det färdiga markarbetet

Projektet omfattade hela kedjan från rivning av befintlig beläggning till färdig fogad stenläggning. I markarbeten av den här typen är underbyggnaden avgörande, eftersom en snygg yta snabbt tappar form om packning, fall och kantlåsning inte stämmer. Här lades därför stor vikt vid höjdsättning, förstärkning av svaga partier och stabil infästning av kantstöd. Utförandet följde relevanta delar av AMA Anläggning för uppbyggnad och toleranser i markkonstruktionen.
